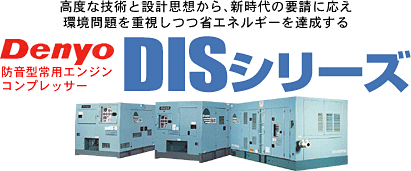

DISシリーズ
「デンヨーテクノサービス株式会社」
a)導入メリット
b)管理システム
c)仕様

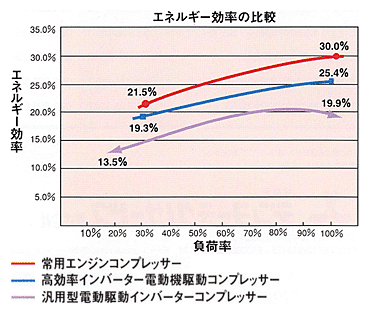

独自設計により高効率運転を実現
独自の吸調制御方式により、必要空気量に応じたエンジン回転制御で、少ない空気排出量から定格吐出空気量まで最も効率の良い運転をおこないます。また、自動台数運転制御を併用することで、ランニングコスト(メンテナンス含む)は高効率インバータ電動機駆動コンプレッサーの電力料金と比較しても、30%以上のコストメリットが得られます。



  独自設計により高効率運転を実現

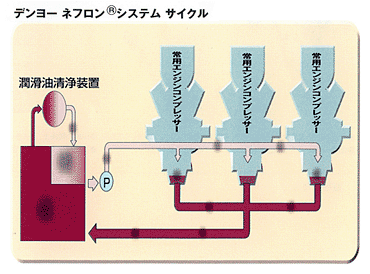

環境に配慮した潤滑油清浄装置を装備
デンヨーネフロンシステムを装備しており、エンジンの潤滑油は消耗部分を補給するだけ、デンヨーネフロンフィルターも3,000時間毎の交換で潤滑油の交換は不要ですから、廃油の処理も必要なく、環境面でも一歩先行く製品です。デンヨーネフロンシステムは、燃焼時に発生したカーボンを、遠心分離機とネフロンフィルターで、1ミクロン以下のスラッジも除去しますからエンジンの摩耗を抑え燃料消費量の改善にも大きな効果をもたらします。


  環境に配慮した潤滑油清浄装置を装備


高い信頼性と耐久性
世界最大級のコンプレッサーメーカーであり、耐久性については、全世界の市場で実証されたIngersoll Rand製の高効率ツインスクリューエアンドを搭載。脈動のない良質の圧縮空気が供給されます。



導入、設置が容易
コンパクトな設計ですから、現在お使いになっている電動機駆動コンプレッサーのエアラインに、DISシリーズの製品を並列に配管するだけで済みます。また、屋外設置も可能な防音型ですから設置工事などの付帯費用も僅かですみます。さらに、大気汚染防止法の基準値であるNOxも950PPM以下でクリアしており、諸官庁の届出は少量危険物扱い(燃料貯蔵槽)と、第2種圧縮容器、騒音、振動規制法に対する事項以外はありません。(但し、DIS-1850SBは、煤煙の届出が必要になります)


  導入、設置が容易


簡単で安全な運転操作
簡単で安全な運転操作集中一面操作方式による始動・停止のほか、積算運転時間のチェック、各種計器や警報装置をフル装備しており、運転中の監視や、整備時間の管理、万一異常発生した場合、異常を知らせる保護装置などを装備しております。





手動遠隔制御システム
遠隔操作盤により、常用エンジンコンプレッサーの設置場所から離れた事務所や作業現場でも、機械の始動・停止の操作ができるほか、万一異常発生した場合、警報で異常個所をお知らせします。

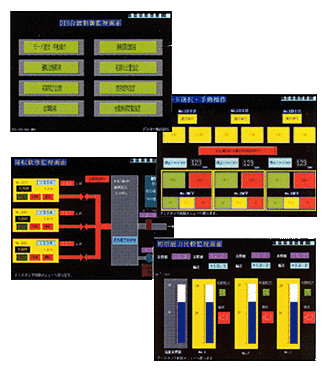

自動運転制御システム
必要圧縮空気量の変動に応じて、最適なエネルギー効率を発揮できるように、圧縮空気の吐出量、運転台数を自動制御するほか、運転タイマー機能を利用すれば自動始動、自動停止ならびにローテーション運転等が可能となり、燃料費の節減とともに機械の損耗を均等化する事により、メンテナンスコストにも反映され、省エネ効果が一層発揮されます。


  自動運転制御システム

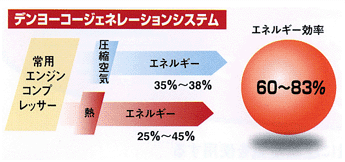

熱回収システム
エンジン冷却水や、排気ガスの排熱を温水として回収し、空調、給湯、あるいはボイラーの余熱をして再利用することにより、さらにコストメリットは大きくなります。


  熱回収システム


  DIS-340SB DIS-560SB DIS-1850SB






型式 ツインスクリュー回転形
・1段圧縮・油冷式
吐出圧力 MPa 0.69
吐出空気量 m3/min 9.6 15.8 52.4
コンプレッサ潤滑油量 L 75 75 220
空気槽容器 m3 0.19 0.26 0.66
排出空気管口径 A 50 50 100



型式 W04C-TR H07C-TD SA6D140
総排気量 L 3.839 6.728 15.240
定格出力 kW 69.1 119.0 302
定格回転数 min-1 2,200 2,000 1,800
使用燃料 軽油・A重油
燃料タンク容量 L 170 300 400
エンジン潤滑油量 L 15.5 24.0 80.0
冷却水量 L 33.0 48.0 142.0
バッテリー×個数 95E41R
×2
145F51
×2
245H52
×2




全長 mm 2680 3400 4970
全幅 mm 1300 1540 2300
全高 mm 1275 1600 2200
整備質量 kg 1980 3200 8750
騒音値 69.3 72.4 75
※定格負担時7m4方面平均値
